Umbauanleitung Servernetzteil HP DPS-1200FB A zu 12/24V

Der Umbau geschieht auf eigene Verantwortung. Es wird an lebensgefährlichen Bauteilen mit 230V gearbeitet. Bitte nicht nachbauen wenn keine fachlichen Grundkenntnisse vorhanden sind. Alle Arbeiten werden "Spannungslos" durchgeführt.

100A !!!

Einkaufsliste:

1 bzw. 2 Servernetzteile DPS1200FB A

1 bzw. 2 Widerstände mit 1kOhm

1 bzw. 2 Stromkabel mit Kaltgerätestecker min. 6qmm-Kabel (Länge nach Bedarf)

Goldstecker (4mm oder größer)

evtl. Gehäuse und Anzeigen...



Für 24V sind 2 von diesen Netzteilen nötig. Der Umbau von dem 2. Netzteil (für 24V), später auch "Slave" genannt, ist nur minimal Aufwendiger. Es muss jeglich die vorhandene Erdung auf dem Minus-Ausgang entfernt und isoliert werden. Das 1. Netzteil für 12V wird später "Master" genannt. Dieses behält die Serienmäßige Erdung.



Zuerst wird der Widerstand zwischen Pin 33 und Pin 36 verlötet. Dies "aktiviert" das Netzteil.



Die restlichen kleinen Pin´s bleiben frei!!!

Für 24V wird das 2. Netzteil (Slave) Ausgangsseitig von der Erdung getrennt. Gehäuseerdung bleibt. Dazu wurden die 2 Schrauben der Platinenbefestigung entfernt und die Befestigungsmuttern mit 4,5mm Bohrer durchbohrt. Anschliessend wurde ein Stück Kunststoff als Isolierung unterlegt und festgeklebt. Hier im Bild die 2 grünen Stückchen....

Dieser eben genannter Arbeitsschritt entfällt wenn nur ein Netzteil für 12V umgebaut wird.

Nun zur Verschaltung der beiden Netzteile zu 24V:

Blau = Minus

Gelb = Die Brücke zwischen beiden Netzteilen, hier kann auch zu Minus (dunkelblau) die +12V abgenommen werden

Rot = +24V

Grün = Isolierung zum Gehäuse, Trennung der Erdung aufs Gehäuse (siehe vorherigen Schritt)

Die 24V/100A lassen sich nun zwischen Minus (dunkelblau) und +24V (rot, rechtes NT) abnehmen.

Auch bei der "Brücke" muss ein ausreichend dickes Kabel verwendet werden.

Empfehlung: min. 6qmm







linkes NT ist Master

rechtes NT ist Slave

Anschliessend müssen nur noch die Goldstecker verlötet werden.

Diese können auch direkt auf der Platine angelötet werden.



Fertig!!

Vielmals wird im Internet darauf hingewießen das doch die Erdung auf dem Slave-NT bleiben soll und am Master entfernt werde soll. Somit sollen beide Netzteile am Ausgang geerdet sein. Das ist FALSCH. Der Grund ist einfach:

Die Gehäuse müssen immer geerdet bleiben, das muss bleiben!!

Wenn am Master-NT der Minusausgang geerdet bleibt, ist das Ladegerät auch geerdet. Ausserdem kann es in passieren das durch die "falsche" Erdung zwischen Erdung und Nullleiter im ganzen Hausstromkreis -12V anliegen. Das dies nicht korrekt ist, ist wohl einleuchtend.

Klar kann man mit etwas Bastelei und paar Wechselstromkondensatoren alles umgestalten, nur, um so mehr "Kleinkram" in einer sicherheitsrelevanten Schaltung verbaut ist, um so höher ist die Gefahr das die Absicherung nicht mehr funktioniert. Man würde es zwar mitbekommen, aber da ist es schon zu spät. Herzflimmern, Verbrennungen, etc. sind die Folge....

Selbst riesige Industrie-Netzteile mit 24V und 48V sind auf dem Minusausgang geerdet. Warum wohl??

Welche Art der Erdung nun richtig oder falsch ist, muss jeder für sich selber entscheiden. Die Kunst ist eben, wem vertraue ich?
...oder besser gesagt, welche Antwort kommt meiner Vorstellungswelt am nächsten. DER muss ja recht(er) haben...



Und an alle Nachahmer die damit etwas Geld bei Ebay verdienen wollen:
Ihr bewegt euch mit solchen Umbauten (egal welche Netzteile) auf sehr dünnem Eis.
Erstens, wer übernimmt den Schaden wenn was passiert, z.B. die Wohnung abbrennt? (Aussage eines Gutachters: Versicherungen übernehmen den Schaden nicht da das geprüfte und freigegebene Gerät verändert worden ist. CE/GS-Kennzeichnung etc.)
Zweitens, die Mengen die auf Ebay angeboten/verkauft werden müssen gewerblich angemeldet sein, ansonsten ist es Steuerhinterziehung.

Aus diesen Gründen werde ich keine Netzteile verkaufen und kann nur jedem Raten sich dieses ebenfalls gut zu Überlegen.

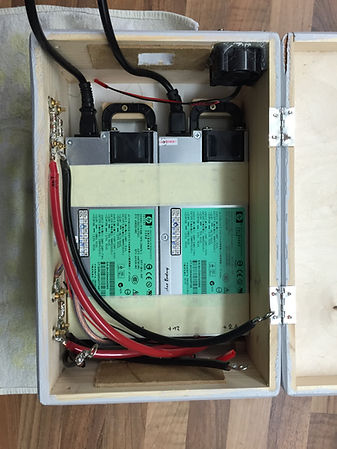

Inzwischen haben die Netzteile ein Zuhause, einen temperaturgesteuerten Lüfter und eine Stromanzeige bekommen.

Für Nachahmer: Die Netzteile werden bei Last sehr warm, also denkt an eine ausreichende Kühlung bzw. sehr passenden Luftstrom.
